Basistypen
| |
|
|
|
| Dimensionen |
Einzelunit |
Doppelunit horizontal |
Doppelunit vertikal |
Innenmasse LxBxH
(H unter Träger) |
5.00 x 5.00 x 2.81 m
(2.63 m) |
10.00 x 5.00 x 2.81 m
(2.63 m) |
je 5.00 x 5.00 x 2.81 m
(2.63 m) |
| Aussenmasse LxBxH |
5.36 x 5.36 x 3.24 m |
10.36 x 5.36 x 3.24 m |
je 5.36 x 5.36 x 6.23 m |
| Innenfläche |
25 m2 |
50 m2 |
2x 25 m2 = 50 m2 |
| Aufstellfläche |
28.7 m2 |
55.5 m2 |
28.7 m2 |
Innenvolumen
(ohne Abzug Träger) |
70.3 m3 |
140.5 m3 |
2x 70.3 m3 = 140.6 m3 |
| Gesamtvolumen |
93 m3 |
180 m3 |
179 m3 |
Konstruktion
| Konstruktion |
Stahlskelett plus Wandelemente oder selbsttragende
Holzkonstruktion |
| Raster |
Wandelemente: 120 cm, Boden/Deckenelement: 60 cm |
| Besonderheit |
Stützendurchdringung möglich |
| Beplankung Wand * |
Normal:
innen: OSB-Platte
mitte: Dämmung
aussen:
Holzwollplatte ** |
EI30:
innen: Gipsfaserplatte
mitte: Dämmung
aussen:
Gipsfaser- & Holzwollplatte ** |
| Beplankung Decke
* |
Normal:
Oben: OSB-Platte
mitte: Dämmung
unten: OSB-Platte |
EI30:
oben: Gipsfaserplatte
mitte: Dämmung
unten: Gipsfaserplatte |
| Beplankung Boden
* |
Normal:
oben: OSB-Platte
mitte: Dämmung
unten: MDF-Platte |
EI30:
oben: Gipsfaserplatte
mitte: Dämmung
unten: Gipsfaserplatte |
| Gewicht |
Für die Einzelunit mit Holztragwerk (Ausführung normal) lässt
sich ein Eigengewicht von rund 3‘900 kg berechnen, in Stahlausführung
rund 5'000 kg. Bei den EI30-Ausführungen sind die gerundeten
Werte: 6'400 kg in Holz, resp. 8'100 kg in Stahl.
Die Doppelstockunit
REI30 kommt mit einem Holztragwerk auf rund 11‘850 kg und auf
etwa 13‘700 kg mit einem Stahltragwerk. |
| Komfort |
SIA Komfortstufe C: 18-26.5 Grad (max. 300Std. Über 26.5) max.
1000ppm CO2 |
| Kälteschutz Winter |
Interner Wärmeeintrag
Wärmedämmung: 0.34 W/m2 K
Ergänzungsheizung
mit automatischer Steuerung |
| Wärmeschutz Sommer |
Unit: therm. Speicherfähigkeit nicht ausreichend
Unit: 5-facher
Luftwechsel/Std.
Halle: manuelle Lüftung
Öffenbare Fensterfläche: mind. 5-7% der Bodenfläche
Aktives Raumklimamanegement
Ersatz: mechanische Lüftung Halle mit automatischer Steuerung |
| Innenausstattung |
Whitebox, d.h. Innenausbau durch Nutzende |
| Infrastruktur |
Installations-Wandmodul mit Steckdosen (teilweise schaltbar),
Sicherungskasten, mechanische Lüftung und Ergänzungsheizung,
Lüftungsklappe |
| Lebensdauer |
Min. 15 Jahre, einschliesslich 3-5 maliger Ab- und Wiederaufbau |
** Die Holzwollplatte verbessert die Akustik der Halle.
Modifizierte Typen
Aufgrund des Wandrasters von 120 cm können die
Units auch in den Massen 3.60m x 7.20m angeboten werden. Ebenfalls
sind auf Wunsch auch andere Höhenmasse möglich.
* Die Materialität kann den Wünschen des Kunden angepasst
werden.

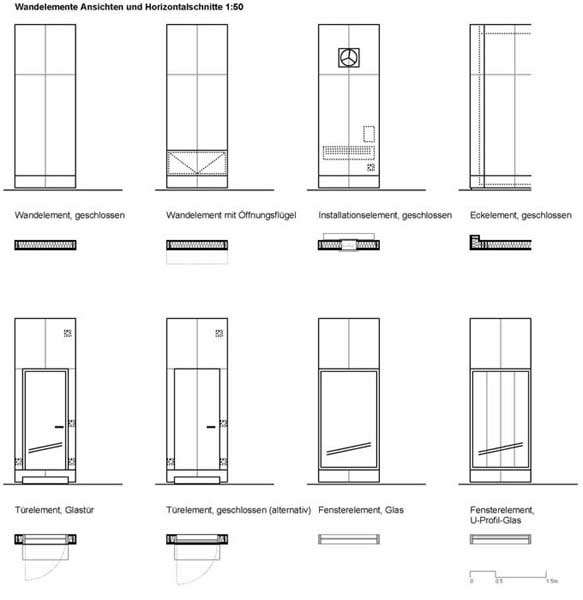

Wandelemente
Für
das Layout der Indoor-Units stehen 8 verschiedene Wandelemente zur
Auswahl.
Die Standardausführung der Einzelunit besteht
aus:
| normal |
EI30 |
1 Fensterelement Holz
9 Wandelemente Holz
1 Fensterelement Holz
1 Türelement Glas
1 Installationselement Holz
3 Fensterelemente U-Glas
(Transparente Fläche Total 12 m2) |
1 Fensterelement EI30 Holz
12 Wandelemente EI30 Holz
1 Fensterelement EI30 Holz
1 Türelement EI30 Glas/Holz
1 Installationselement EI30 Holz
(Transparente Fläche Total 4.8 m2) |

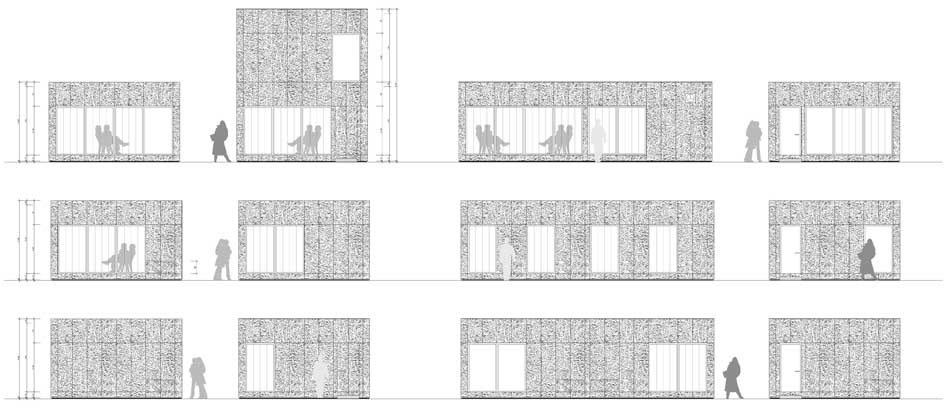

Aufgrund der freien Auswahl und Anordnung der Wandelemente
sind vielfältige
Fassadendesigns möglich.
Anwendungsbereiche
Zwischen- oder Umnutzung von brachliegenden
Industrie- und Lagerhallen oder anderen grossen baulichen Strukturen
für kreativwirtschaftliche
Nutzungen oder verwandter Branchen wie Kleingewerbe, Wissenschaft,
Gesundheit/Körper/Psyche, Bildung/Erziehung, Soziales, Einzelhandel
und andere Dienstleistungen.
Einsatz als dreidimensionale Bürolandschaften.
Temporäre Unterkünfte für Asylbewerber.
|
